SCHUNK - Magnetgreifer EMH, Baugröße: RP 036, elektrisch

SCHUNK GmbH & Co. KG
Endeffektoren
‌
Art.-Nr.: RBTX-SNK-0076
EMH ist ein elektropermanenter Magnetgreifer für die energieeffiziente Handhabung von ferromagnetischen Werkstücken. Er gewährleistet einen zuverlässigen Haltekrafterhalt im Falle eines Notstopps. Durch die kompakte Bauweise, das geringe Gewicht und die hohen Kräfte ist er zuverlässig und hochflexibel.
Übliche Lieferzeit: 3 Wochen
‌
Max. Greifkraft
530
N
Gewicht
1
kg

Highlights

https://a.storyblok.com/f/298593/fc10cdc61d/rbtx_tool_icon_v1_lil_-svg.svg

Technical details

  • Holding force [N] - 530

  • Magnetic surface [cm²] - 6.08

  • Payload with horizontal magnetic surface [kg] - 8.5

  • Payload with vertical magnetic surface [kg] - 3.5

  • Module temperature increase at 5 activations/minute [°C] - 10

  • Module temperature increase at 15 activations/minute [°C] - 25

  • Activation time [ms] - 300

  • Min. ambient temperature [°C] - 5

  • Max. Ambient temperature [°C] - 50

  • Dead weight [kg] - 1

  • Protection class IP - 52

  • Rated voltage [V] - 24

  • Voltage type - DC

  • Max. Current Power [A] - 3.1

  • Max. Current Power [A] - 0.15

  • Controller electronics - integrated

https://a.storyblok.com/f/298593/4427329c88/2023-07-27_16_41_47-fwebp-b1440__1315__1440__und_9_weitere_seiten_-_gesch__ftlich_____microsoft_edge.jpg

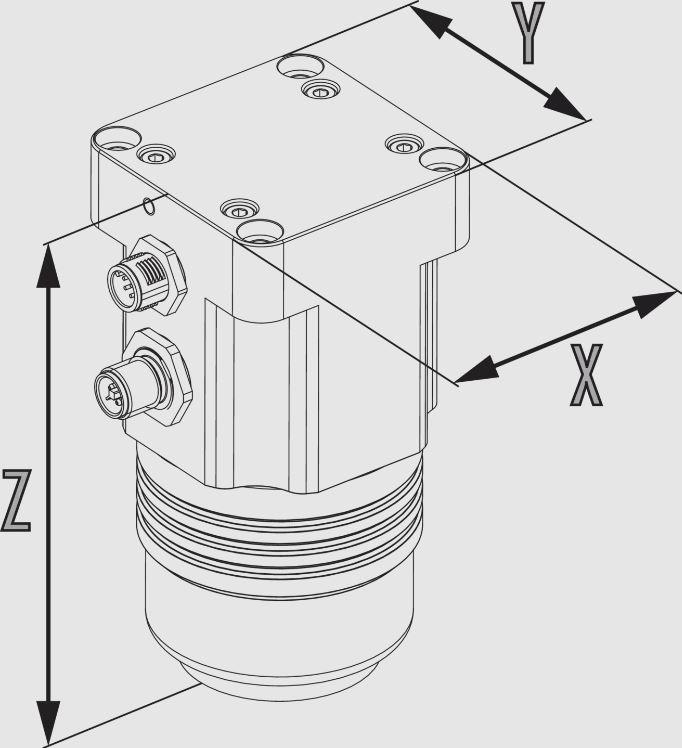

Dimensions

https://a.storyblok.com/f/298593/d39b511f8e/bild1.svg

General notes on the series

Low Cost Lösungen erstellt mit RBTX

Downloads

CAD file
Operating manual
EMH-RP 036 Magnetic field evaluation document
Vendor link
